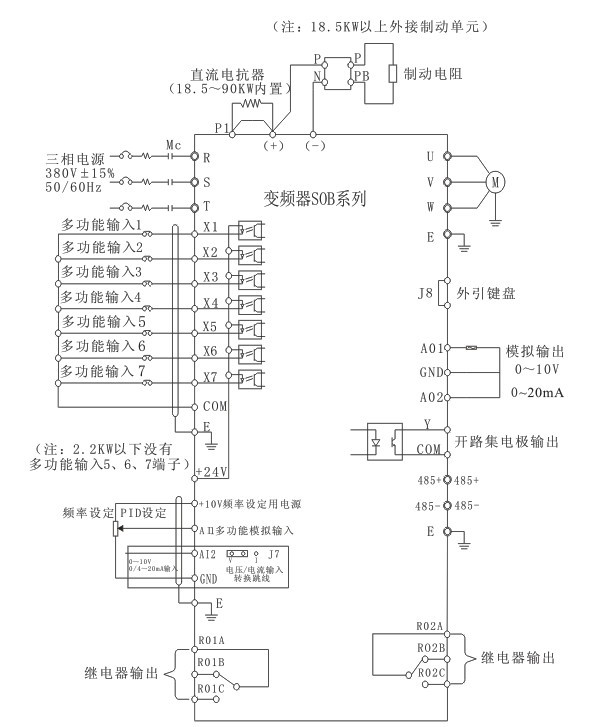

- 标准接线图
- 产品用途
- 资料下载
-
- 商品名称: SOB-V800(11～18.5KW)
- 商品编号: 1048283181486006272
SOB-V800系列变频器，采用 ARM+DSP的双CPU系统控制方案，引领矢量控制全新的硬件控制平台。电流矢量控制：先进的磁场定向矢量控制算法完成电机的完全解藕控制，实现了 真正的电流矢量控制，提供高性能的有PG矢量控制（VC）、无PG矢量控制（SVC）和转矩控制（TC）模块化设计理念：SOB-V800系列变频器根据不同的行业特征，提供开放式的二次开发平台，并设计专用扩展功能卡，优化行业解决方案，用户仅需配置扩展功能卡，便能获得行业专用变频器的功能，真正做到低成本实现用户量身定制的系统。
-
1、速度控制方式：PG矢量控制（VC）、无PG矢量控制（SVC）、V/F控制。
2、输出频率范围：0.00～600.00Hz
3、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、远程通讯给定、多段速给定、PID闭环给定等
4、指令通道方式：操作面板、端子控制、远程通讯控制
5、自动限流：能限制电机电流的最大值，从而可靠地保护变频器和电机
6、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
7、载波频率范围：1.0K～15.0KHz
8、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求
9、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定
10、所有的输入、输出端子皆为可编程的，方便用户的使用
11、提供可选的LED操作面板，实现方便快键的操作。同时操作面板具有系统参数快速拷贝功能
12、2路模拟量输入、2路继电器输出、2路模拟量输出并可保留更多的扩展端口
13、可扩展专用卡：注塑机、恒压供水卡、旋切机卡、拉丝机卡
14、内置RS485通讯接口,采用国际标准MODBUS总线控制协议.方便实现与PLC等工业设备间的联机组态控制；也可实现以太网远程控制
15、独立风道设计，散热效果显著。
16、超强的保护功能，为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护。
16、宽电压设计，变频器可安全运行。
17、自主外观设计，美观大方。
-
1、输入输出特性
输入电压范围：380/220V±15%
输入频率范围：47～63Hz
输出电压范围：0～额定输入电压
输出频率范围：0～600Hz
2、外围接口特性
可编程模拟量输入： AI1：0～10V输入，AI2：0～10V 或0～20mA 输入
可编程开路集电极输出 ：整机标配 1 路输出
继电器输出：2 路输出
可编程数字输入：7路输入
模拟量输出：2 路输出，0～10V或0～20mA
3、技术性能特性
三种控制方式：无PG 矢量控制、有PG 矢量控制、V/F 控制
过载能力：150%额定电流60s；180%额定电流10s
起动转矩：无PG 矢量控制：0.5Hz/150% (SVC)、有PG 矢量控制：0Hz/180% (VC)
调速比 ：无PG 矢量控制：1：100，有PG 矢量控制：1：1000
速度控制精度：无PG 矢量控制：±0.5%最高速度；有PG 矢量控制：±0.1%最高速度
载波频率：1.0K～15.0KHz，可根据负载和温度特性自动调整
-
变频器型号
输入电压
额定输出功率(KW）
额定输入电流（A）
额定输出电流（A）
适配电机
SOB-V800-G4A-11K
三项380V
-15%～+15%
11
126
25
11
SOB-V800-G4A-15K
15
35
32
15
SOB-V800-G4A-18.5K
18.5
38
37
18.5
安装尺寸（宽×高mm）
外形尺寸（长×宽×高mm）
安装孔径（mm）
206
305.5
320
220
180
5.5
-
-
广泛应用于塑料、纺织、印染、化纤、造纸、拉丝、水泥制造、矿山、石油化工、建筑、制药、铜材、印刷、机床等机械设备。
