SOC5000-30

分类：

光传输接入产品系列

综合复用设备

型号：

1048284952715419648

在线留言

产品描述
功能特点
物理属性
系列产品
典型应用
资料下载

- 商品名称: SOC5000-30
- 商品编号: 1048284952715419648
SOC5000-30综合复用设备适用于“光进铜退”工程大门数语音和数据业务接入，通过E1或光纤线路实现各类语音、数据等业务的远端延伸。

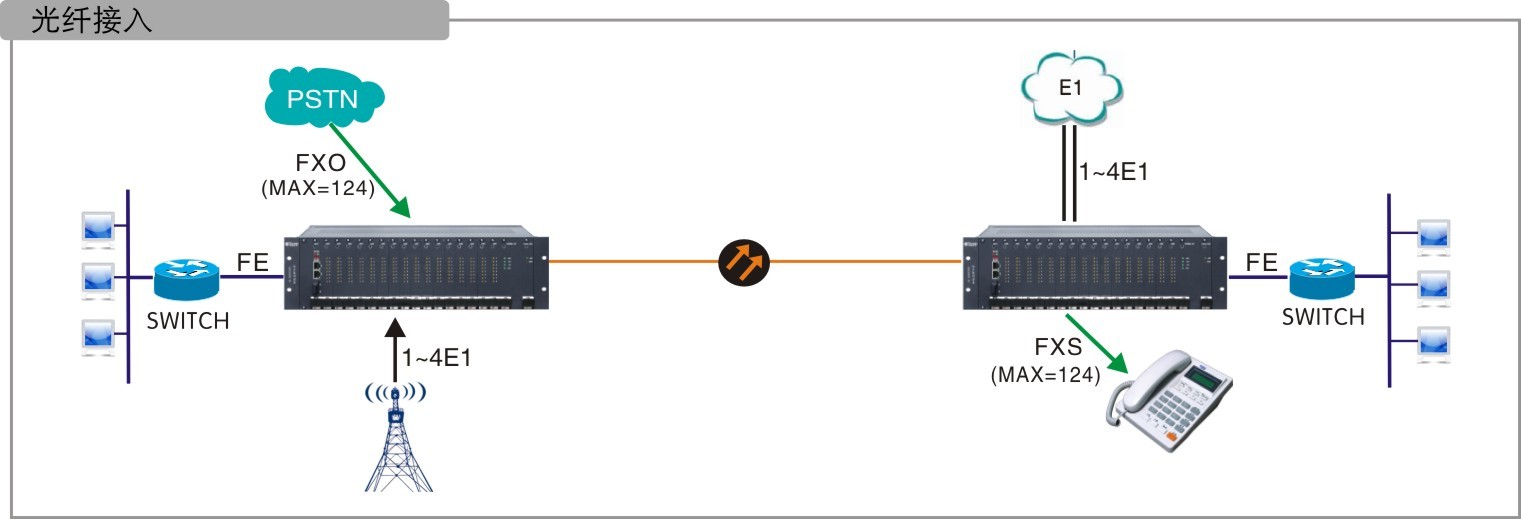

采用光纤线路传输，设备最大配置124路FXO或FXS、4E1、1~2路物理隔离以太网业务。

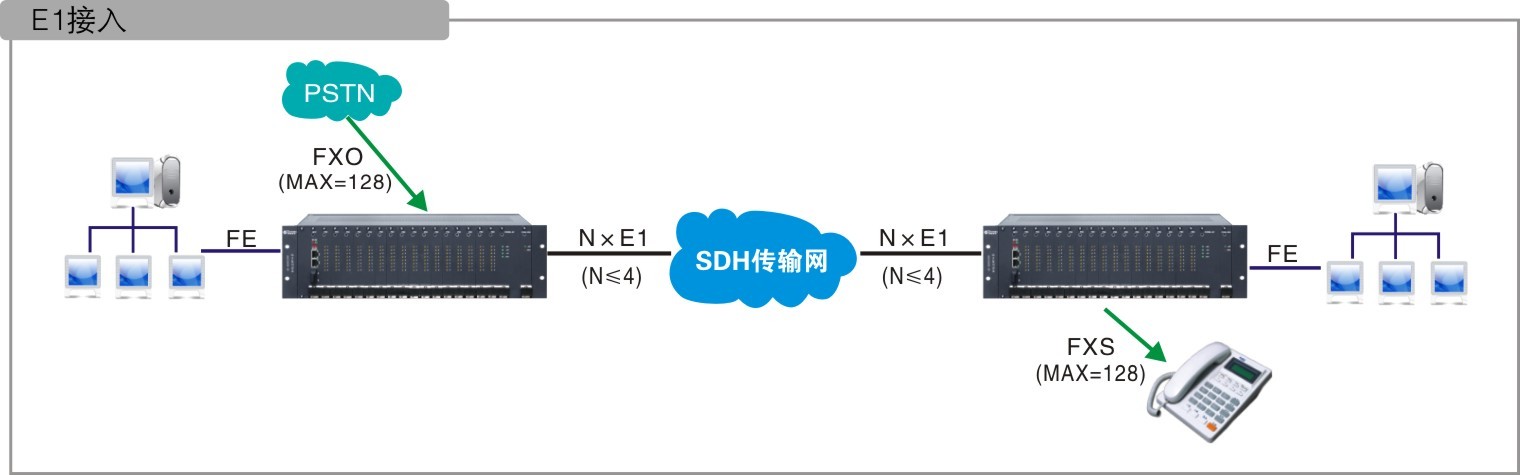

采用单E1~4E1通道传输，设备最大配置128路FXO或FXS、1~2路物理隔离以太网业务。

此系列产品也称为多通道保护综合复用设备，它的特色在于当设备选择E1通道传输的时候，任意1个E1可以传输128路语音，节约E1资源；还可起到“1+3通道保护”的功能，并且切换期间能保持话路通畅；同时起到保密跟线路检测的功能。其广泛应用于各运营商、广电网和公安、部队（保密）、电力、铁路、公路、交通、金融、政府及具有分支机构的企事业单位专网。
◆ 性能可靠，方便运维
采用插卡式、模块化工业级设计，结构紧凑、扩容维护方便灵活
设备20个板卡插槽：1个主控槽、1个网管槽、1个铃流槽、1个电源槽、16个业务槽
具有线路检测和故障定位功能
统一纳入SOC-NM2005网管平台，为系统运行和管理提供可靠安全保障
◆ 配置灵活
多种传输方式：包括单E1~4E1传输、光纤传输
通过单E1可传输120路语音，优化线路资源，节省投资
采用MP技术（线路负载平衡）可将多E1信道捆绑传输各种业务
组网结构：支持点对点、链形、星形网络拓扑，支持级联
集成PCM、PDH、PBX、SDH等多重功能于一体，方便应用于各种专网业务，为客户在原有传输架构上提供性价比更高的接入方案
◆ 业务丰富
业务插槽可任意混插各类语音盘、数据盘等
数据接口：RS232、RS422、V.24、V.35(Nx64K)、10/100Base-T等
语音接口：FXO、FXS、E&M、磁石、2/4线
支持来电显示、反极计费信号

设备型号	SOC5000-30
物理尺寸(mm)	488(宽)×180(深)×132(高)
供电方式	内置电源支持AC/DC双重供电
	AC：190V～260V
	DC：-44V～-56V(纹波≤5%)
整机功耗	<75W
工作环境	工作温度：-5℃～50℃；工作相对湿度：10%～90%无凝结(室温)
储存环境	储存温度：-20℃～70℃；储存相对湿度：5%～95%无凝结(室温)

设备型号	SOC5000-30
盘卡插槽	盘卡名称	功能描述	线路接口	业务接口
主控槽位x1个	MCU盘	4E1接入主控盘	E1x4个：C3接口	网络接口(RJ45)x1~2个 (带宽N×64K；N≤31)
主控槽位x1个	FDU盘	光纤传输主控盘	1X9x1个：SC接口	网络接口(RJ45)x1~2个 (带宽10/100Mbps自适应)
业务插槽x16个：根据业务需求，任意选择以下业务盘卡混插。	FXS盘	外扩语音	—	用户接口(DB25)x8个
	FX0盘	外扩中继	—	中继接口(DB25)x8个
	MCS盘	磁石盘	—	磁石接口(DB25)x8个
	E&M盘	四线E&M盘	—	4线E&M接口(DB25)x2个
	CWT盘	载波盘	—	2/4线音频接口(DB25)x3个
	ASY盘	异步数据盘	—	RS232/422接口(DB25)x4个
网管盘位x1个	NMU盘	RS485或以太网网管接口
电源盘位x1个	PWR盘	DC-48V供电
铃流盘位x1个	RING盘	铃流盘
